Neuer Beitrag 25.10.2022 10:50
Zum Anfang der Seite springen

Hallo

Hat jemand die Drehmomentdaten von den 3 Inbusschrauben (Rot markiert) vom hinteren Bremssattel einer 2016 Road Glide?

Danke im voraus.
Gruß
Attachment 396717

Middach ist offline Middach · 3051 Posts seit 20.04.2017
aus West
fährt: FLHXS 2016
Middach ist offline Middach
Langes Mitglied
star2star2star2star2star2
3051 Posts seit 20.04.2017 aus West

fährt: FLHXS 2016
Neuer Beitrag 25.10.2022 17:37
Zum Anfang der Seite springen

Da hat mein WHB auch keine Angaben zu.

Aber diese Werte nehme ich da Hilfsweise zu:Basis-AnziehdrehmomenteStahlschraube in Stahlgewinde (oder Stahlmutter auf Stahlbolzen):
Schraube/Mutter M5 (SW* 7 oder cool 5 bis 6 Nm
Schraube/Mutter M6 (SW 8 oder 10) 9 bis 11 Nm
Schraube/Mutter M8 (SW 12 oder 13) 22 bis 25 Nm
Schraube/Mutter M10 (SW 14 oder 17) 44 bis 50 Nm
Schraube/Mutter M12 (SW 17 oder 19) 77 bis 85 Nm
Schraube/Mutter M14 (SW 19 oder 21) 95 bis 110 Nm
Schraube/Mutter M16 (SW 22 oder 24) 125 bis 155 Nm
*SW = Schlüsselweite

Stahlschraube in Aluminiumgewinde (oder Aluminiummutter auf Stahlbolzen):
Schraube/Mutter M5 (SW 7 oder cool 3,5 bis 5,0 Nm
Schraube/Mutter M6 (SW 8 oder 10) 6,0 bis 7,8 Nm
Schraube/Mutter M8 (SW 12 oder 13) 14 bis 22 Nm
Schraube/Mutter M10 (SW 14 oder 17) 25 bis 35 Nm
Schraube/Mutter M12 (SW 17 oder 19) 45 bis 60 Nm

__________________
Neid muss man sich verdienen, Mitleid kriegst du geschenkt  großes Grinsen

Wer Rechtschreibfehler findet, sollte seine Interpunktion verbessern.cool

HDSB1600 ist offline HDSB1600 · 34 Posts seit 21.04.2018
fährt: SB 1600
HDSB1600 ist offline HDSB1600
Mitglied
star2star2star2
34 Posts seit 21.04.2018
fährt: SB 1600
Neuer Beitrag 25.10.2022 18:11
Zum Anfang der Seite springen

Ok, Danke für die Antwort.

Moos ist offline Moos · 14650 Posts seit 27.11.2010
aus Bayrisch Schwaben
fährt: Street Glide, Bj. 2021 Night-Train USD, Bj. 2001 Kawa Z1 900, Bj. 1974
Moos ist offline Moos
~~ MOD ~~
star3star3star3star3star3
14650 Posts seit 27.11.2010 aus Bayrisch Schwaben

fährt: Street Glide, Bj. 2021 Night-Train USD, Bj. 2001 Kawa Z1 900, Bj. 1974
Neuer Beitrag 25.10.2022 19:24
Zum Anfang der Seite springen

Bei meiner TC88 wird das Drehmoment mit 38 - 51 NM angegeben. Kommt nicht nur auf die Materialpaarung an, sondern auch auf die nutzbare Gewindelänge und Schraubengüte.

__________________
Moos

Mit einem Forum ist es wie mit einer Party.
Wer mit dem Gastgeber nicht klar kommt, sollte nicht hin gehen.

HDSB1600 ist offline HDSB1600 · 34 Posts seit 21.04.2018
fährt: SB 1600
HDSB1600 ist offline HDSB1600
Mitglied
star2star2star2
34 Posts seit 21.04.2018
fährt: SB 1600
Neuer Beitrag 26.10.2022 07:29
Zum Anfang der Seite springen

Das ist bestimmt das Drehmoment für die beiden Schrauben unten, ich hab das Drehmoment für die 3 oben benötigt da ich dies nirgends finde.

Avatar (Profilbild) von FRN1985
FRN1985 ist offline FRN1985 · 1747 Posts seit 07.01.2009
fährt: seit über 240kkm 04er Softail-Umbau (EFI), 78er Shovel im Starrrahmen
FRN1985 ist offline FRN1985
Langes Mitglied
star2star2star2star2star2
1747 Posts seit 07.01.2009
Avatar (Profilbild) von FRN1985

fährt: seit über 240kkm 04er Softail-Umbau (EFI), 78er Shovel im Starrrahmen
Neuer Beitrag 26.10.2022 08:22
Zum Anfang der Seite springen

Warum fragst du hier, wenn du dann Antworten von jemandem, der extra für dich nachschaut, nicht glaubst?

Besorg dir ein WHB wenn du an den Bremsen schraubst!

__________________
Greetz
Franky

Werbung
Moos ist offline Moos · 14650 Posts seit 27.11.2010
aus Bayrisch Schwaben
fährt: Street Glide, Bj. 2021 Night-Train USD, Bj. 2001 Kawa Z1 900, Bj. 1974
Moos ist offline Moos
~~ MOD ~~
star3star3star3star3star3
14650 Posts seit 27.11.2010 aus Bayrisch Schwaben

fährt: Street Glide, Bj. 2021 Night-Train USD, Bj. 2001 Kawa Z1 900, Bj. 1974
Neuer Beitrag 26.10.2022 12:10
Zum Anfang der Seite springen

zum zitierten Beitrag Zitat von HDSB1600
Das ist bestimmt das Drehmoment für die beiden Schrauben unten, ich hab das Drehmoment für die 3 oben benötigt da ich dies nirgends finde.

Ich meine schon die Brückenschrauben, die die beiden Bremssattelhälften miteinander verbinden. Augenzwinkern
Attachment 396782

__________________
Moos

Mit einem Forum ist es wie mit einer Party.
Wer mit dem Gastgeber nicht klar kommt, sollte nicht hin gehen.

HDSB1600 ist offline HDSB1600 · 34 Posts seit 21.04.2018
fährt: SB 1600
HDSB1600 ist offline HDSB1600
Mitglied
star2star2star2
34 Posts seit 21.04.2018
fährt: SB 1600
Neuer Beitrag 26.10.2022 13:37
Zum Anfang der Seite springen

Ok Moos,

Das passt, super, bei mir im Handbuch von 2014 sind nur die Drehmomente von den beiden unteren Schrauben drin wo den Sattel mit dem Anker verbinden.

Gruß

Middach ist offline Middach · 3051 Posts seit 20.04.2017
aus West
fährt: FLHXS 2016
Middach ist offline Middach
Langes Mitglied
star2star2star2star2star2
3051 Posts seit 20.04.2017 aus West

fährt: FLHXS 2016
Neuer Beitrag 26.10.2022 22:46
Zum Anfang der Seite springen

In meinem WHB für Tourer 2016 fehlen diese Werte auch, leider.

__________________
Neid muss man sich verdienen, Mitleid kriegst du geschenkt  großes Grinsen

Wer Rechtschreibfehler findet, sollte seine Interpunktion verbessern.cool

gkroadking ist offline gkroadking · 346 Posts seit 22.02.2013
aus Dachau
fährt: CVO Street Glide 2021
gkroadking ist offline gkroadking
Langes Mitglied
star2star2star2star2star2
346 Posts seit 22.02.2013 aus Dachau

fährt: CVO Street Glide 2021
Neuer Beitrag 27.10.2022 10:28
Zum Anfang der Seite springen

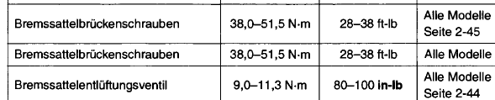

zum zitierten Beitrag Zitat von Moos
zum zitierten Beitrag Zitat von HDSB1600
Das ist bestimmt das Drehmoment für die beiden Schrauben unten, ich hab das Drehmoment für die 3 oben benötigt da ich dies nirgends finde.

Ich meine schon die Brückenschrauben, die die beiden Bremssattelhälften miteinander verbinden. Augenzwinkern

...sollte passen Freude
Attachment 396827

__________________
CVO Street Glide 2021
FLHXSE
Sunset Orange & Sunset Black Fade
Jekill & Hyde Exhaust
Chaos-City
131cui

Casimir ist offline Casimir · 1094 Posts seit 05.02.2022
aus Itzehoe
fährt: FLH Bj.´57
Casimir ist offline Casimir
Langes Mitglied
star2star2star2star2star2
1094 Posts seit 05.02.2022 aus Itzehoe

fährt: FLH Bj.´57
Neuer Beitrag 27.10.2022 11:48
Zum Anfang der Seite springen

zum zitierten Beitrag Zitat von HDSB1600
Hallo

Hat jemand die Drehmomentdaten von den 3 Inbusschrauben (Rot markiert) vom hinteren Bremssattel einer 2016 Road Glide?

Danke im voraus.
Gruß

Hattest du den Sattel auseinander?
Sind da Dichtungen zwischen den Hälften?

__________________
Grüße, Tim

Have a nice fa(h)rt...



Moos ist offline Moos · 14650 Posts seit 27.11.2010
aus Bayrisch Schwaben
fährt: Street Glide, Bj. 2021 Night-Train USD, Bj. 2001 Kawa Z1 900, Bj. 1974
Moos ist offline Moos
~~ MOD ~~
star3star3star3star3star3
14650 Posts seit 27.11.2010 aus Bayrisch Schwaben

fährt: Street Glide, Bj. 2021 Night-Train USD, Bj. 2001 Kawa Z1 900, Bj. 1974
Neuer Beitrag 27.10.2022 12:23
Zum Anfang der Seite springen

In der Regel 2 O-Ringe, wo die Kanäle für die Bremsflüssigkeit an der Schnittstelle abdichten.

__________________
Moos

Mit einem Forum ist es wie mit einer Party.
Wer mit dem Gastgeber nicht klar kommt, sollte nicht hin gehen.
