Da ich was zum Basteln brauchte und einen 5-Euro-Gutschein vom Louis hatte, habe ich mir wie Jörn (siehe weiter oben) den Mini-Drehmomentschlüssel (netto € 35,-) gekauft. Er ist nur 20cm lang und geht von 3 bis 15Nm.

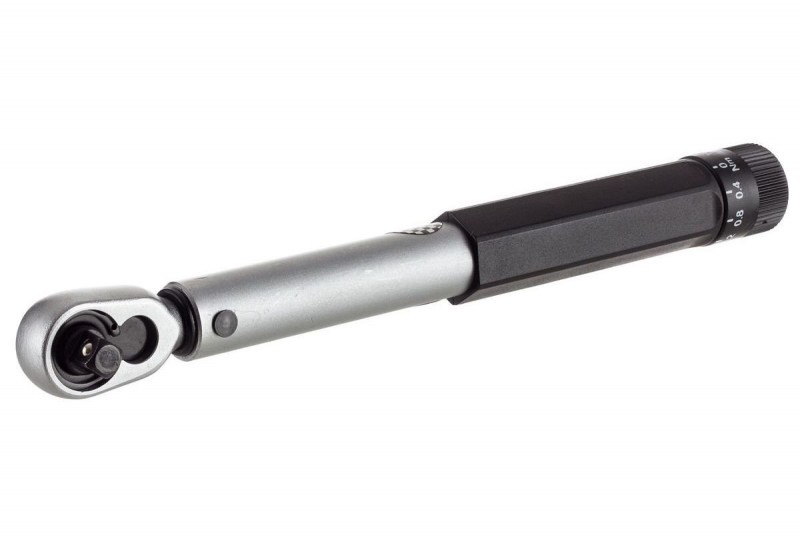

Das Original sieht so aus:



Jörn hat den Umbau zum Speichenprüfer zwar perfekt, aber für meine Werkstattausrüstung zu bearbeitungsintensiv realisiert:

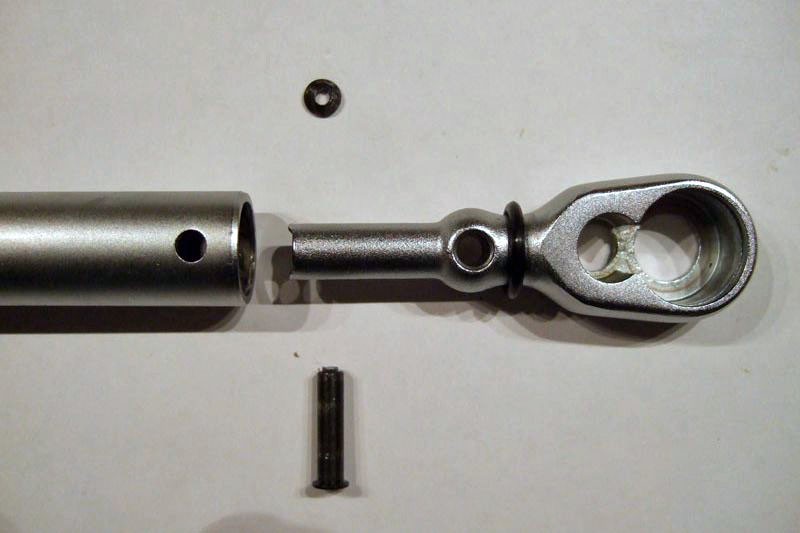

Löst man die vernietete Achse, sieht die Wippe so aus (die Innereien des Ratschenkopfes sind hier unnötigerweise demontiert):

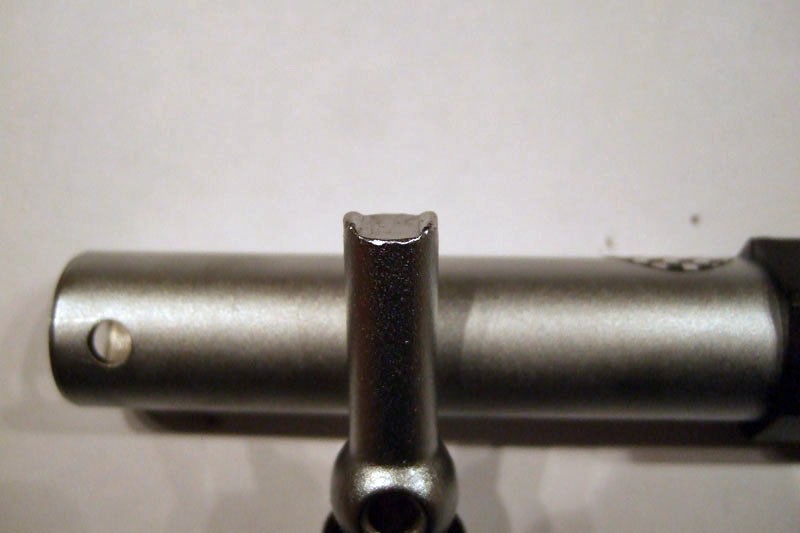

Das für die "Klick"-Funktion entscheidende Ende der Wippe sieht glücklicherweise sehr einfach aus (4mm breite Abflachung):

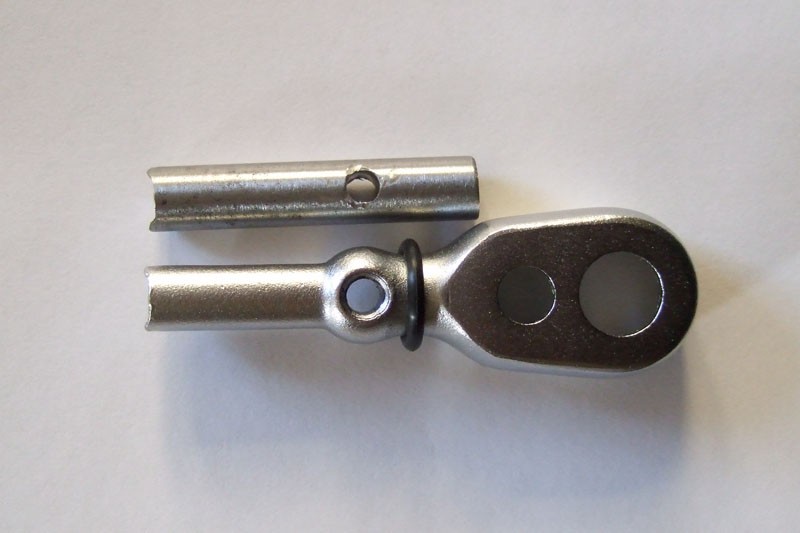

Ein Rundstahl aus der Schrottkiste mit passendem Durchmesser von 8mm ist recht einfach in die richtige Form zu feilen und zu bohren:

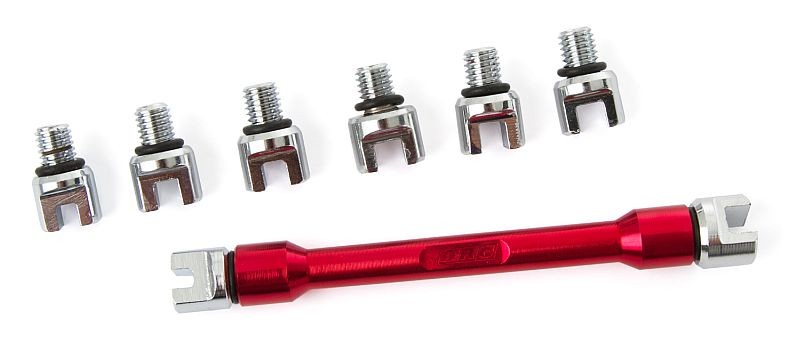

Jetzt muss noch eine Verbindung zu den Köpfen eines Profi-Nippelspanners her (das Set von DRC kann ich sehr empfehlen!):

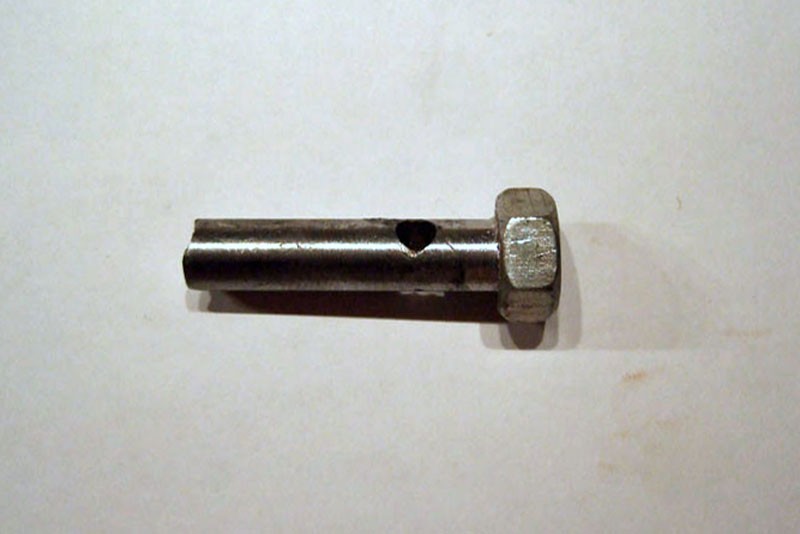

Dazu habe ich eine Mutter M8 aufgelötet (Mutter mit 8mm-Bohrer 1mm tief angesenkt und weich mit der Wippe verlötet):

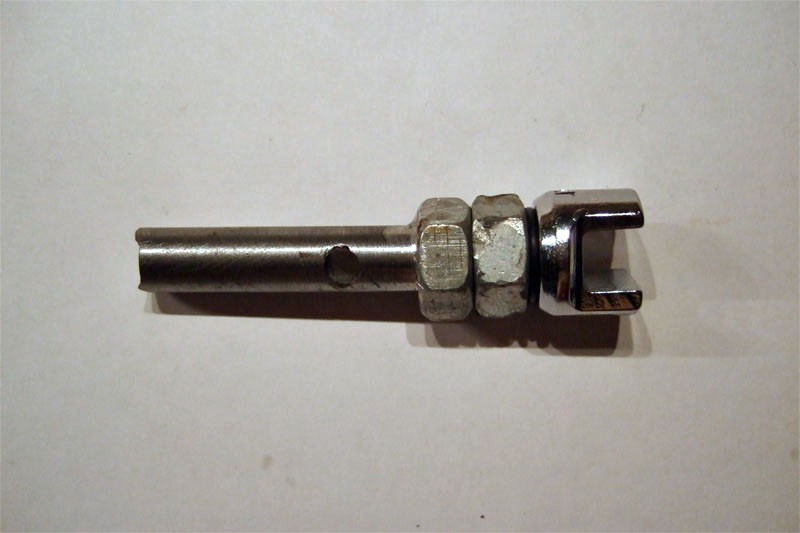

Mit einer zusätzliche Kontermutter lässt sich jetzt der passende Kopf aus dem DRC-Set stabil verschrauben:

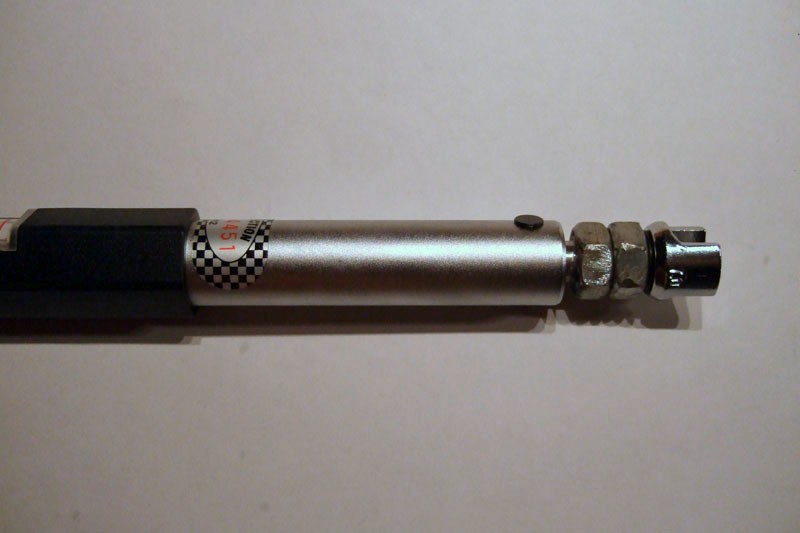

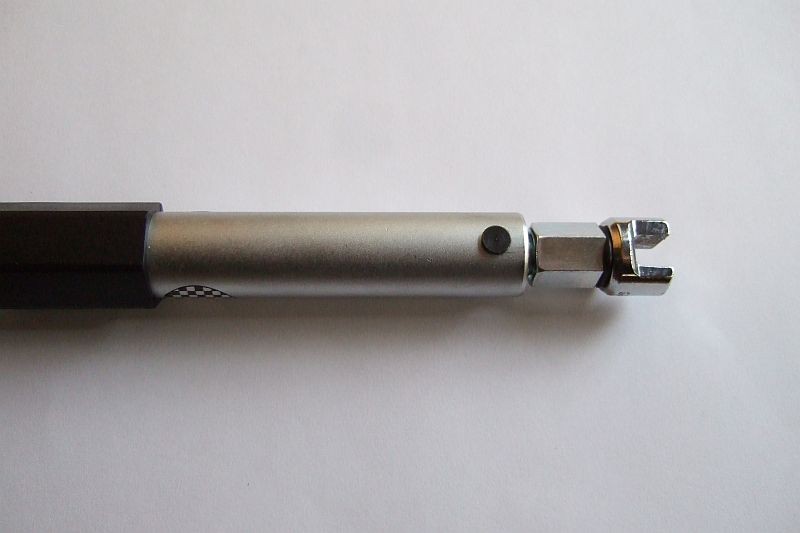

Mein fertiger Speichen-Drehmomentschlüssel gewinnt keinen Schönheitspreis, aber er funktioniert:



Wofür man sowas braucht? Mein Ziel ist die Überprüfung der wichtigen Mindest-Speichenspannung, für die HD ein Drehmoment von minimal 6,5Nm angibt. Ich habe in der Vergangenheit bei Sporty und Dyna ab ca. 40.000km eiernde Räder durch mit der Zeit abfallende Speichenspannung erlebt (Setzerscheinungen in Felge und Nabe). Mal sehen, wie weit ich mit dem neuen Werkzeug komme

Gruß
Karl

Ich irre mich nie. Denn als ich glaubte mich zu irren, hatte ich mich geirrt

Sehr gute Idee! Das schöne an meinem Rundstahl ist allerdings, dass er weich ist und sich gut feilen und bohren lässt. Eine Schraube dürfte doch um einiges härter sein. Und eine Gewindehülse hatte ich nicht in meiner Schrottkiste

Gruß
Karl

Ich irre mich nie. Denn als ich glaubte mich zu irren, hatte ich mich geirrt

Inspiration ist alles 😁

Gruss vom See
VAMOS

* konfigurierbares Blinkrelais
* electronic Parts für‘s Custombike
* meine Schrauber Homepage

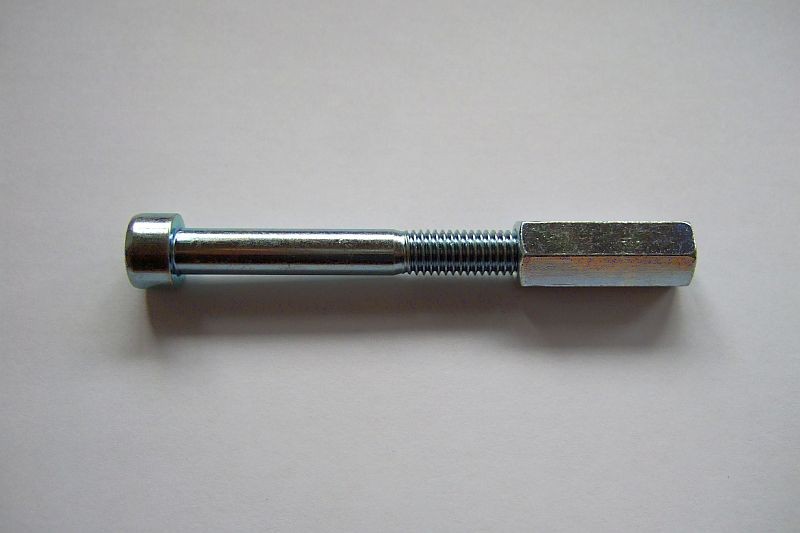

Hier die erste Evolutionsstufe meines Nippelspanners "Inspired by Deep South Customs" 😁
