Da ein Dragbarlenker verbaut ist, wird es bißchen bequemer. Die Bohrungen für die Riser sind nämlich ca. 1,5cm weiter beim Fahrer. Siehe Bild.
Beachten muß man, daß die Bohrungen für die Riser nur 12mm groß sind. Die Originalen passen also nicht mehr da die Schrauben ca. 12,5mm dick sind.
Die Löcher muß man also aufbohren (lassen) oder Riser mit 12mm Schrauben verbauen.
Attachment 120415

__________________
.

Dieser Beitrag wurde schon 1 mal editiert, zum letzten mal von Schmali am 04.01.2013 20:52.

Schmali ist offline Schmali · 159 Posts seit 19.09.2012
fährt: 2006er Dyna Glide
Schmali ist offline Schmali
Langes Mitglied
star2star2star2star2star2
159 Posts seit 19.09.2012
fährt: 2006er Dyna Glide
Homepage von Schmali
Neuer Beitrag 23.12.2012 10:56
Zum Anfang der Seite springen

Der Zusammenbau ist eigentlich recht einfach. Man muß nur aufpassen, das man das Lenkkopfspiel mit der Einstellmutter richtig einstellt. Es darf kein axiales Spiel haben, aber die Gabel muß sich leicht nach links und rechts drehen lassen.
Attachment 120417

__________________
.

Schmali ist offline Schmali · 159 Posts seit 19.09.2012
fährt: 2006er Dyna Glide
Schmali ist offline Schmali
Langes Mitglied
star2star2star2star2star2
159 Posts seit 19.09.2012
fährt: 2006er Dyna Glide
Homepage von Schmali
Neuer Beitrag 23.12.2012 11:00
Zum Anfang der Seite springen

Die Gabel ist jetzt drinnen. Dazu noch ein paar Detailaufnahmen. Die Radachse steht z.B. rechts nicht mehr über, sondern ist bündig mit der Gabel.
Attachment 120418
Attachment 120419
Attachment 120420
Attachment 120421

__________________
.

Schmali ist offline Schmali · 159 Posts seit 19.09.2012
fährt: 2006er Dyna Glide
Schmali ist offline Schmali
Langes Mitglied
star2star2star2star2star2
159 Posts seit 19.09.2012
fährt: 2006er Dyna Glide
Homepage von Schmali
Neuer Beitrag 23.12.2012 11:09
Zum Anfang der Seite springen

Als nächstes muß ich noch die Bremsscheibendistanz einbauen. Sollte aber kein Problem sein.
Da der Kit für eine Doppelscheibenanlage ist, ist eine Zweite übrig. Die Dicke ist 16,5mm. Wer also eine braucht, einfach ne Nachricht schicken. Die Schrauben sind mit dabei und es ist noch alles eingepackt. Siehe Foto.
Außerdem werde ich noch die Teile auf dem zweiten Foto demnächst in den Marktplatz stellen.
Alles vom 2006 Model: Gabelbrücken, Achse, Riser (verchromt, aber nicht original Harley) und wahrscheinlich den originalen Scheinwerfer.
Attachment 120423
Attachment 120424

__________________
.

Dragon ist offline Dragon · seit
Dragon ist offline Dragon
Ehemaliges Mitglied


Neuer Beitrag 23.12.2012 11:11
Zum Anfang der Seite springen

Was für spacer haste da verbaut sieht gut aus.

Schmali ist offline Schmali · 159 Posts seit 19.09.2012
fährt: 2006er Dyna Glide
Schmali ist offline Schmali
Langes Mitglied
star2star2star2star2star2
159 Posts seit 19.09.2012
fährt: 2006er Dyna Glide
Homepage von Schmali
Neuer Beitrag 23.12.2012 11:15
Zum Anfang der Seite springen

Das einzige "Problem" ist, das eine Mutter für die neue Achse fehlt. Das Gewinde ist dicker (16mm) als das der Originaen. Werde nach Weihnachten mal den Verkäufer oder Hersteller kontaktieren. Ansonsten kaufe ich ne Passende. Gekauft habe ich übrigens diese hier:
http://www.crc-custom-parts.de/gabeln-br...iert/index.html
Bei Vorrausbezahlung gibts sogar noch 10%. Da konnte ich dann nicht mehr wiederstehen großes Grinsen
Attachment 120427

__________________
.

Werbung
Schmali ist offline Schmali · 159 Posts seit 19.09.2012
fährt: 2006er Dyna Glide
Schmali ist offline Schmali
Langes Mitglied
star2star2star2star2star2
159 Posts seit 19.09.2012
fährt: 2006er Dyna Glide
Homepage von Schmali
Neuer Beitrag 23.12.2012 11:22
Zum Anfang der Seite springen

zum zitierten Beitrag Zitat von Dragon
Was für spacer haste da verbaut sieht gut aus.

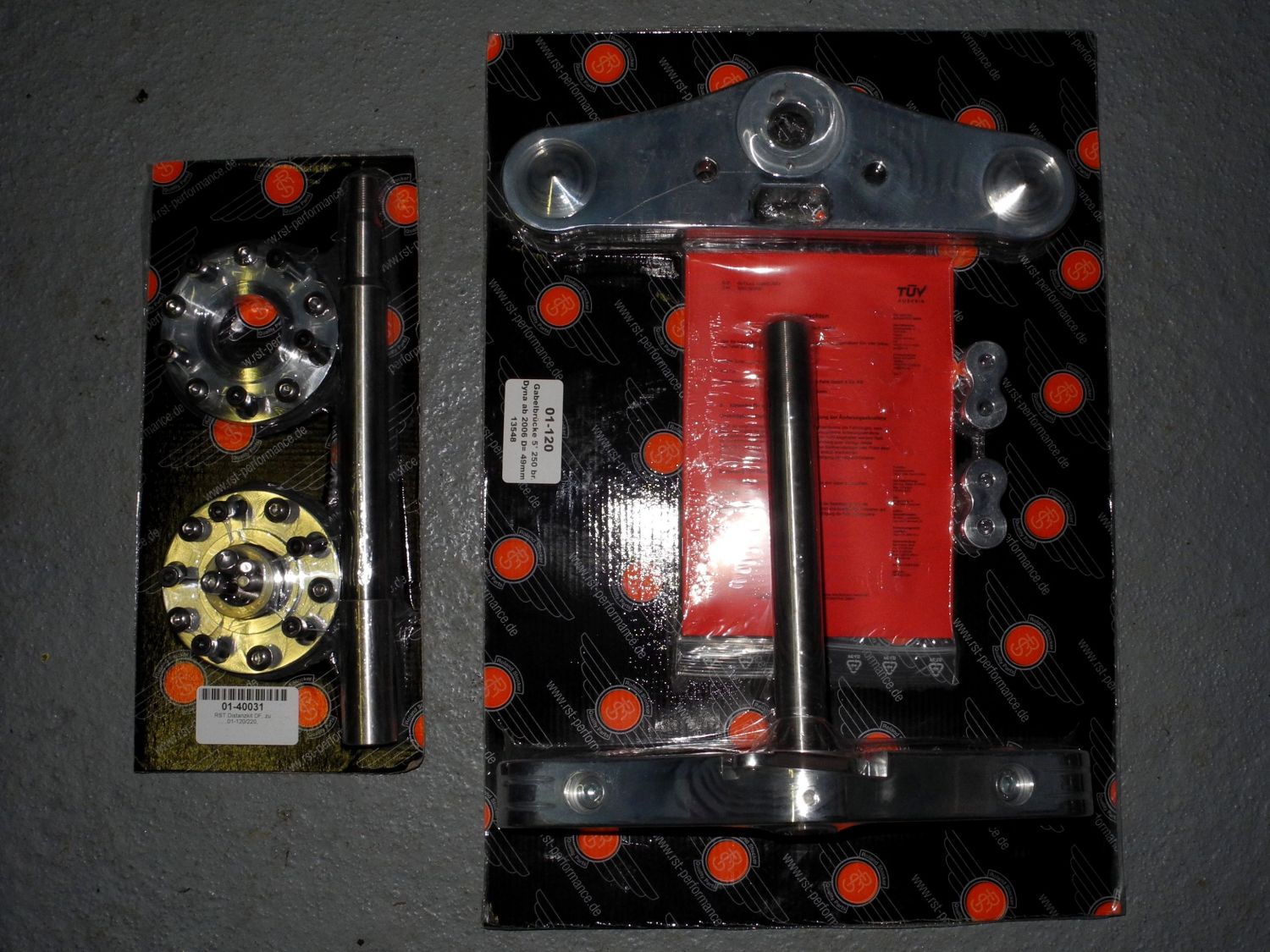

Auf der linken Seite ist ein Edestahlspacer (wahr mit dabei). Auf der rechten Seite keiner. Die Edelstahlachse ist so gedreht, das keiner notwendig ist. Hier sieht man die Achse:
